Guía de configuración del servidor
1Se puede acceder al dominio , pero es fácil desconectarlo, porque el dominio no es estable, no estoy seguro de si el DNS está completo al 100%, sugerimos usar el servidor de socket TCP/IP.
i) la dirección de dominio del servidor o la dirección IP se pueden usar siempre que puedan garantizar que se analice el nombre de dominio correcto. El motivo para utilizar IP es evitar el error al analizar el nombre de dominio.
ii) Nuestro protocolo es TCP/IP , , no HTTP, no https
iii) Toda la comunicación GPRS , no UDP, no está bien para la configuración del cable de datos.
Idioma del software de la aplicación: la versión de Android es Java. ; La versión de IOS es Object C.
El lenguaje del software que ejecuta el servidor es Node.JS
El software del firmware es el idioma C.
Es un servidor de socket TCP/IP , solo comunicación GPRS, el cifrado de clave es AES128 , sin MQTT

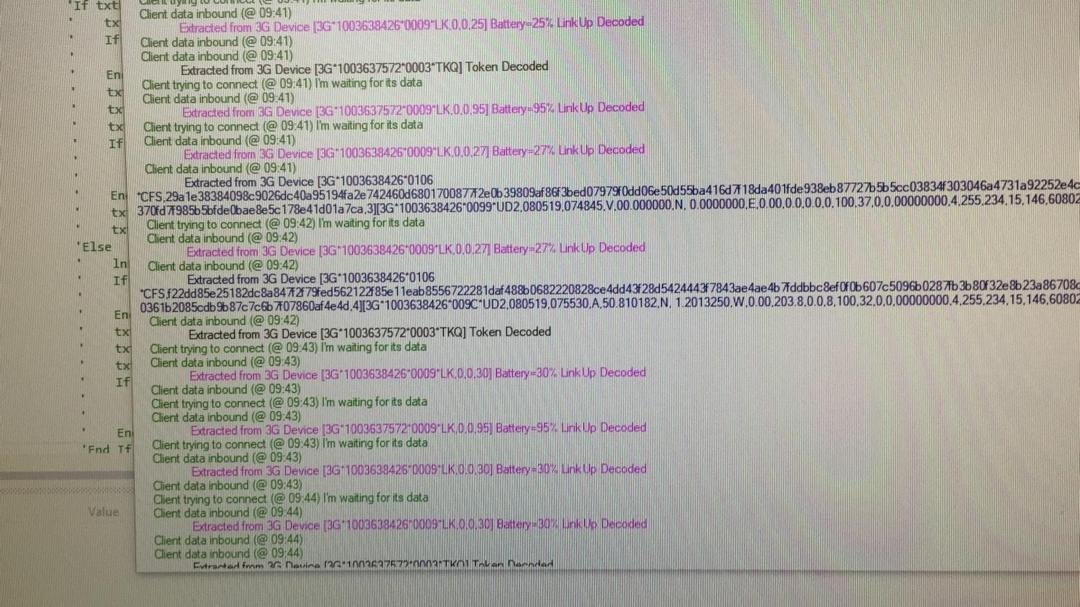

Lo más importante es que el dispositivo envíe cualquier Linkkeep, su servidor necesita responder o confirmar el Linkkeep para mantener la conexión de red.
Al principio de media hora, el dispositivo envía Linkkeep cada minuto; si está conectado/en línea, después de media hora, envía Linkkeep cada 5 a 8 minutos.
Esto es un apretón de manos, por lo que se conocen para mantener la conexión de red, si no, la red se desconecta.
TKQ2 es un mensaje de voz sin conexión
2¿Estás utilizando una API de Google para posicionarte? Si no, quizás deberías buscarlo: https://developers.google.com/maps/documentation/geolocation/intro
Es importante tener en cuenta que todos los dispositivos GPS que funcionan en interiores tendrán un gran error de GPS, y que la información LBS y WiFi necesita una buena fuente de datos y también una base de datos altamente actualizada de esas identificaciones en la API de geolocalización de Google.
Deberá agregar algún procesamiento adicional al algoritmo de ubicación para evitar saltos de satélites, datos corruptos, lugares de baja precisión, mejorar el uso de WiFi, etc. Esta es una buena práctica en cualquier software LBS. Aquí depende de ti toda la lógica que quieras usar, si calcular promedios, si cruzar con datos históricos del mismo dispositivo, si bloquear siempre la posición cuando el GPS no está fijo, etc.
3La IP y el puerto del servidor solo pueden cambiar desde el extremo del servidor, el IMEI debe estar registrado en su servidor, el servidor identifica el dispositivo por número de identificación del dispositivo. Después de cambiar la IP y el puerto desde el extremo del servidor, simplemente reinicie el dispositivo y espere de 6 a 8 minutos, para que pueda verificar la respuesta ts# y verá si el cambio de servidor se realizó correctamente.
GPS con micrófono y altavoz, sistema telefónico básico, con tarjeta SIM para funciones de voz+datos
El sistema GPS consta de un chipset ic de teléfono + modo GPS + modo WiFi (opcional)
El trabajo del GPS con la aplicación del teléfono es de teléfono a teléfono, de máquina a máquina
4.Este es el ejemplo para mostrarle los datos finales del servidor.
Todo el HEX . necesita convertir a ASCII código
i) Mantener enlace:
HEXAGONAL : 5B33472A303330343 13837313039 2A303030392A4C4B2C302C302C32315D
ASCII : [3G*0304187109* 0009*LK,0,0,21 ]
y debería recibir una respuesta igual a la montada: [3G*0304187109* 0002*LK ]
Ejemplo:[CS*AAAAAAAAAA* LEN *LK ]
[3G*8800000015* 0002*LK ]---la longitud cambia según la longitud del contenido
Envío de dispositivo:

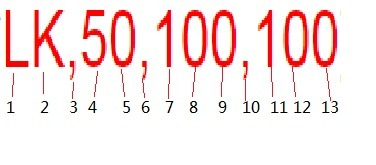

[CS*AAAAAAAAAA* LEN *LK, paso, número de caída, porcentaje de estado de la batería]
Ejemplo:[3G*8800000015* 000D*LK,50,100,100 ]
ii) mensaje:
HEXAGONAL : 5B33472A303330343 13837313039 2A303030392A46465A4450415948355D
ASCII : [3G*0304187109*0009*FFZDPAYH5]
iii) Alerta SOS con código diferente (AL_LTE):
HEXAGONAL : 5B33472A303330343 13837313039 2A303132302A414C5F4C54452C3331303132302C3 13834323531 2C562C302E302C4E2C302E302C452C32322E302C302C2D
312C302C3130302C31312C302C302C30303031303030312C312C312C3333342C3032302C31333031312C32333 13532313534 2C3130302C352C52454355504552414
3494F4E534C542C37383A38613A32303A38313A65363A64662C2D35342C524543 555045524143494F4E534C542C37383A38613A32303A38313A66623A65382C2D3
6342C524543555045524143494F4E534C542C37383A38613A32303A38313A65363A65302C2D36352C41524C4F5F564D425F3 13536323739 383634372C38633A3362
3A61643A66623A35393A38362C2D37332C4C757A3030322C30633A66383A39333A37623A66383A31302C2D38352C302E305D
ASCII : [3G*0304187109*0120* AL_LTE ,310120,184251,V,0.0,N,0.0,E,22.0,0,-1,0,100,11,0,0,00010001,1,1 ,334,020,13011,23152154,100,5,RECUPERACIONSLT,78:8a:20:81:e6:df,
-54,RECUPERACIONSLT,78:8a:20:81:fb:e8,-64,RECUPERACIONSLT,78:8a:20:81:e6:e0,- 65,ARLO_VMB_1562798647,8c:3b:ad:fb:59:86,-73,Luz002,0c:f8:93:7b:f8:10,-85,0.0]
ⅳ) Mensaje de posición con código diferente ( UD_LTE ):
HEX : 5B33472A303330343 13837313039 2A303132302A55445F4C54452C3331303132302C3 13834333437 2C562C302E302C4E2C302E302C452C32322E302C302C2D312C302
C3130302C31312C302C302C30303030303030312C312C312C3333342C3032302C31333031312C32333 13532313531 2C3130302C352C524543555045524143494F4E534C
542C37383A38613A32303A38313A65363A64662C2D35342C524543555045524143 494F4E534C542C37383A38613A32303A38313A66623A65382C2D36342C524543555
045524143494F4E534C542C37383A38613A32303A38313A65363A65302C2D36352C41524C4F5F564D425F3 13536323739 383634372C38633A33623A61643A66623A35
393A38362C2D37332C4C757A3030322C30633A66383A39333A37623A66383A31302C2D38352C302E305D
ASCII : [3G*0304187109*0120*UD_LTE,310120,184347,V,0.0,N,0.0,E,22.0,0,-1,0,100,11,0,0 ,00000001,1,1,334,020,13011,23152151,100,5,RECUPERACIONSLT,78:8a:20:81:e6:df,
-54,RECUPERACIONSLT,78:8a:20:81:fb:e8,-64,RECUPERACIONSLT,78:8a:20:81:e6:e0,- 65,ARLO_VMB_1562798647,8c:3b:ad:fb:59:86,-73,Luz002,0c:f8:93:7b:f8:10,-85,0.0]

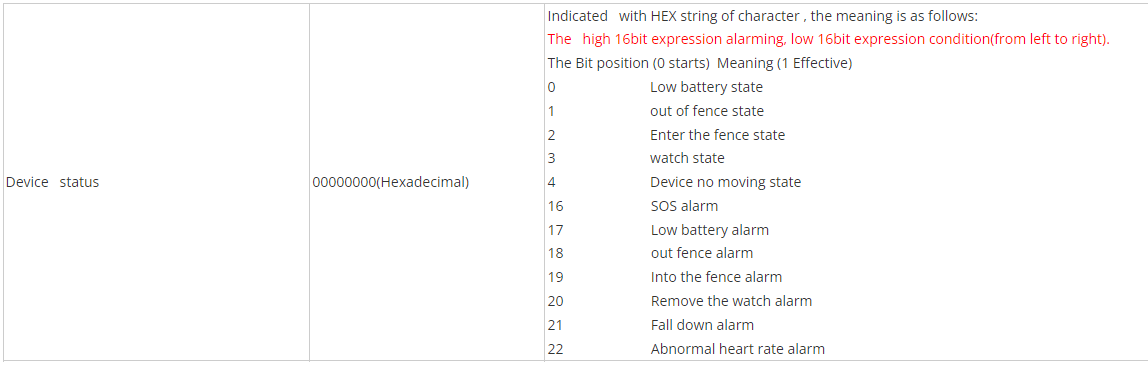

ⅴ) El bit de alarma de nuestro protocolo es hexadecimal de 8 bits y un hexadecimal se compone de binario de 4 bits.
4*8 es de 32 bits, y nuestro protocolo puede representar el estado de 32 bits, de los cuales los 16 bits inferiores representan el estado (nuestro GPS no tiene ningún estado) y los 16 bits superiores representan la alarma (cuenta de derecha a izquierda, el primer bit es 0, comienza con 0) , pero la alarma solo una vez, la alarma de batería baja el bit 17 es 00020000, la alarma SOS el 16 El bit es 00010000, si ambas alarmas juntas, debería ser 00030000; el bit 21 de la alarma de caída es 00200000
La parte superior es hexadecimal, la inferior es binaria.
Tenga en cuenta que el dispositivo GPS obtiene la posición y el tiempo físico es de 3 minutos, el dispositivo envía el UD cada 20 segundos.
normalmente recibir 6, 9 o 12 UD está bien, pero V es una posición GPS no válida en UD, solo A es una posición GPS válida en UD
Después del comando CR del servidor, vienen 6UD, 9UD o 12 UD, es normal, solo tome la posición GPS válida en la cadena UD.
5.Debajo de esto está el protocolo del podómetro . solo
Configuración del tiempo de caminata* (podómetro)
Envío de plataforma:
[CS*YYYYYYYYYY*LEN*WALKTIME, sección de tiempo, sección de tiempo, sección de tiempo]
Ejemplo:[3G*5678901234*002A* TIEMPO DE PASEO , 8:10-9:30,10:10-11:30,12:10-13:30]
Respuesta del dispositivo:
[CS*AAAAAAAAAA*LEN*CUALQUIERA]
Ejemplo: [3G*5678901234*0008*TIEMPO DE PASEO]
Nota: configure la sección de tiempo de conteo de pasos del tiempo de caminata.
Nota: El dispositivo registra dos valores, uno es el número de pasos por día, que se restablecerá todos los días,
y el otro es el número total acumulado de pasos, que no se restablecerán. A qué informa el dispositivo
el servidor es el número total de pasos, y el servidor debe calcular el número de pasos por día en función
sobre el número total de pasos subidos
6.Informe de datos de HR y BPM al mismo tiempo, este es el que necesita configuración ahora para todos nuestros GPS senior, por favor informe a su equipo
ⅰ) Este es el extremo del servidor remoto para obtener el protocolo de fecha de FC y PA
*Solicitud remota de plataforma Frecuencia cardíaca y presión arterial:
Envío de plataforma:
[3G*8800000015*len*hrtstart,x]
x es 1 significa que el dispositivo carga los datos de frecuencia cardíaca una sola vez y luego se detiene automáticamente después de la carga.
Ej.:[3G*9513979338*000a*hrtstart,1]
x es 0 significa que el dispositivo deja de cargar los datos de frecuencia cardíaca.
Respuesta del dispositivo:
[3G*8800000015*len*hrtstart]

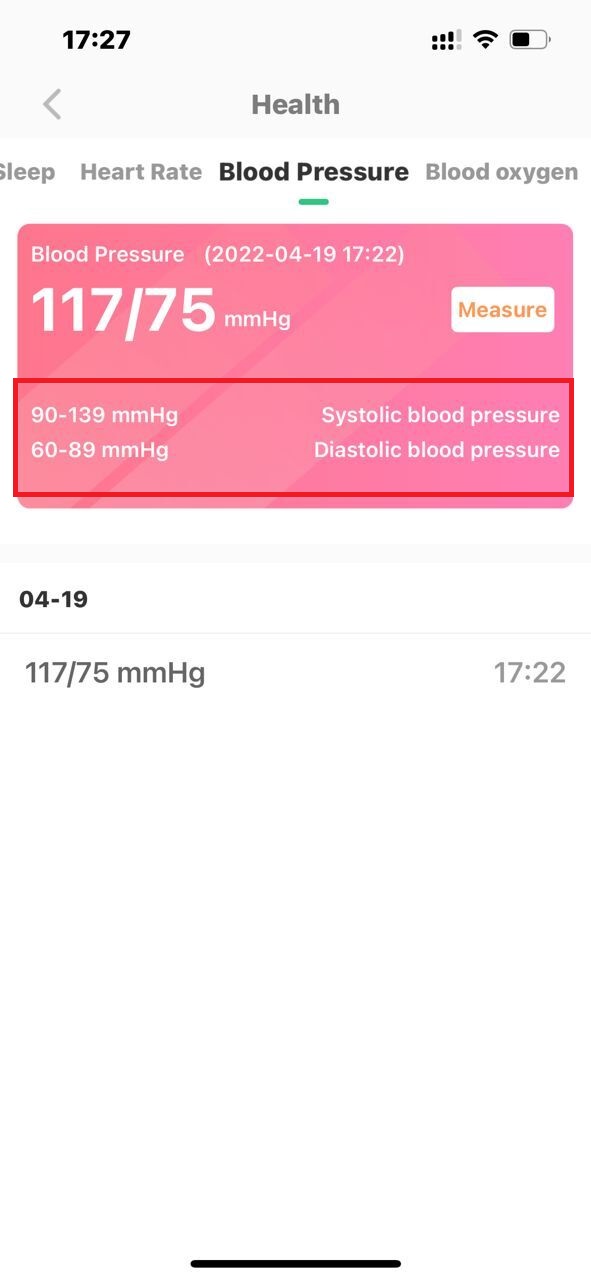

[3G*8800000015*0013 *bphrt,112,73,67,,,, ]
Presión arterial sistólica: 112
Presión arterial diastólica: 73

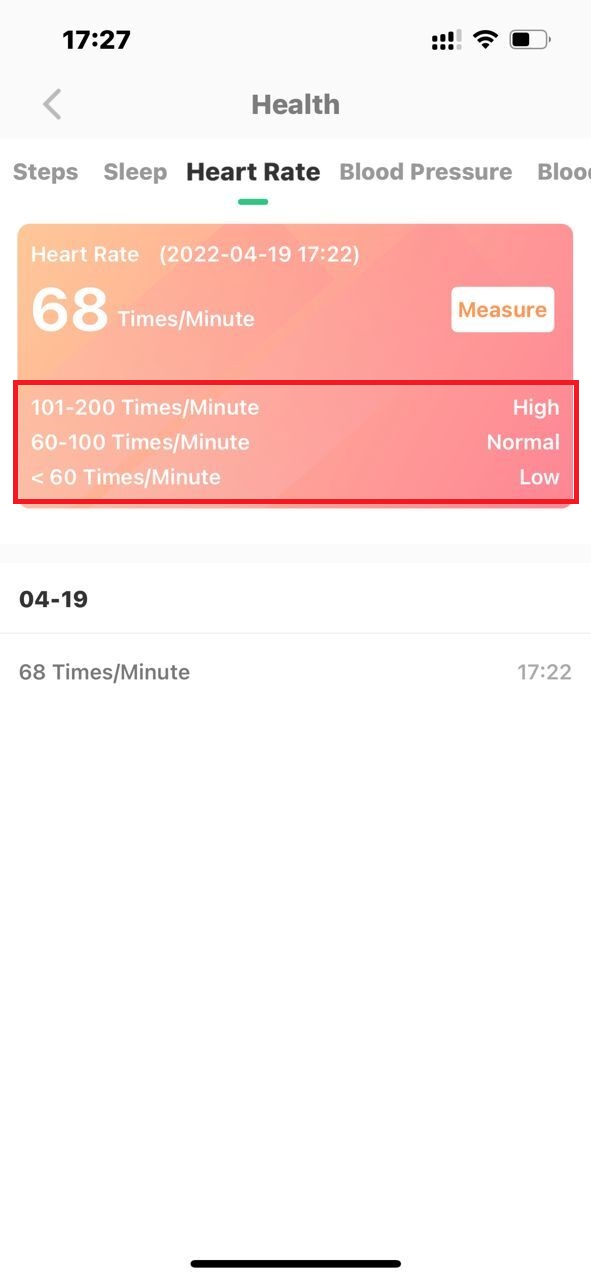

Frecuencia cardíaca: 67
ii) Este es el informe final del dispositivo sobre los datos de FC y PA al protocolo final del servidor.
Carga de frecuencia cardíaca y presión arterial (ambas miden al mismo tiempo)
Carga del dispositivo:
[3G*8800000015*len*bphrt ,xx,xx,xx,xx,xx,xx,xx ]
El primer parámetro xx representa alta presión y 0 significa no válido.
El segundo parámetro xx representa baja presión y 0 significa no válido.
El tercer parámetro xx representa una frecuencia cardíaca de 0 para no válidos.
El cuarto parámetro xx representa la altura en cm.
El quinto parámetro xx representa el género 1 es masculino 2 es femenino
El sexto parámetro xx representa la edad.
El séptimo parámetro xx representa el peso en KG.
Respuesta de la plataforma:
[3G*8800000015*0005*bphrt]

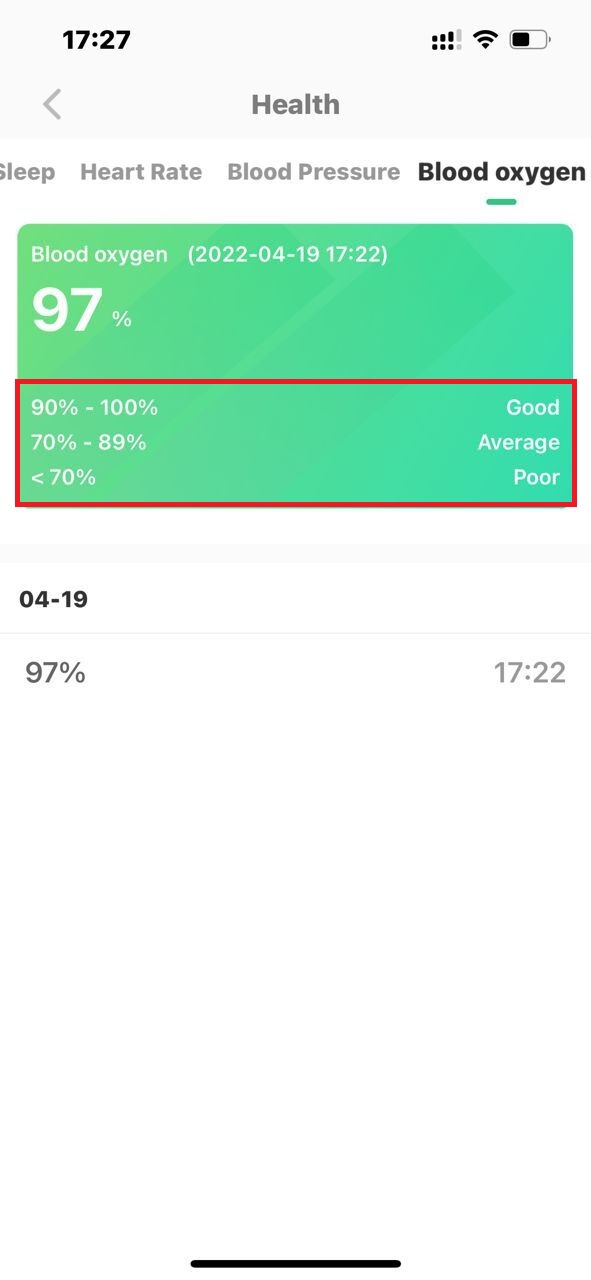

(Tenga en cuenta que SPO2 son datos de algoritmo en la aplicación y en el extremo del servidor; después de configurar HR y BP en su servidor, los datos de SPO2 serán automáticos en el extremo del servidor).
7.GEO-fence está configurado en el extremo del servidor, no en el extremo de la aplicación
8.Tenga en cuenta que si el dispositivo no tiembla ni se mueve desde una orientación diferente durante 2 minutos, el dispositivo pasará automáticamente al modo de hibernación, pero si se mueve o se mueve desde una orientación diferente, se despertará inmediatamente.
Durante la hibernación, solo Linkkeep, no transferencia de datos
En desconexión, no hay red, no hay mantenimiento de enlace, no hay transferencia de datos. Pero después de conectar la red, el dispositivo actualizará la posición inmediatamente.
9.Si su servidor deja de recibir constantemente los datos de CONFIG del dispositivo, este es el comando de configuración del dispositivo, su servidor puede responder al comando para detenerlo.
[3G*7703713643*0008*CONFIG,1]
Otro comando, si es innecesario, simplemente respóndalo para detenerlo en el extremo de su servidor si el dispositivo continúa enviándolo.
por ejemplo: [3G*7103000140*0005*ICCID]
[3G*7103000140*0006* RYIMEI]
[3G*7103000140*000D* APLICACIÓNCONTACTOTEL]
Tenga en cuenta que el dispositivo GPS 4G utiliza el IC del teléfono inteligente, por lo que tampoco conocemos muchos comandos y datos, es algo relacionado con las características del teléfono, si algún dato no se puede verificar en el protocolo, simplemente ignórelo o deténgalo.
